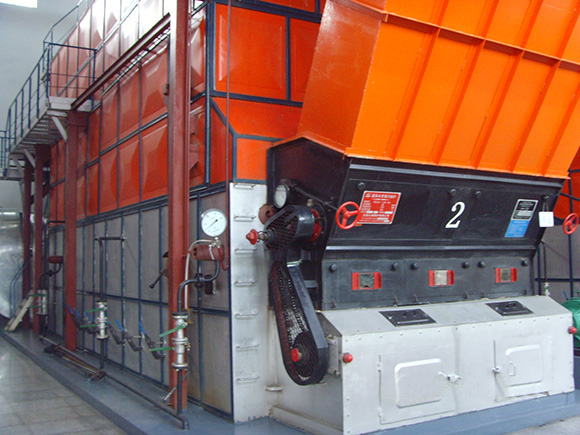

SZL（QXL）燃煤组装锅炉【型号/参数/价格/图片】

★ 锅炉参数范围：
SZL4~30t/h（2.8~17.5MW）。

★ 技术特点：
采用双锅筒纵置式结构，分为SZL、QXL两种系列，上下两体出厂，采用单层布置，水冷拱专利技术，具有结构紧凑，操作简便、运行平稳、升温升压快、出力足、适应煤种广、安装方便等特点

★ 燃煤蒸汽锅炉主要特性参数表：
技术规范：

参数/数据			型号	型号	型号
参数/数据			★ SZL4-1.25-A II SZL4-1.6-A II SZL4-2.5-A II SZL4-1.25/250-A II	★ SZL6-1.25-A II SZL6-1.57A II SZL6-2.5-A II SZL6-2.5/350-A II	★ SZL8-1.25-A II SZL8-1.57-A II SZL8-2.5-A II SZL8-1.25/280-AII
额定蒸发量		t/h	4	6	8
额定工作压力		Mpa	1.25	1.25	1.25
额定蒸汽温度		°C	194	194	194
给水温度		°C	20	60	60
锅炉受热面积	辐射受热面	m²	16.4	22.4	25.2
	对流管束	m²	76.5	107.7	162.9
	省煤器	m²	54.5	130.8	157
炉排有效面积		m²	4.8	7.78	10.04
适用燃料			II、III类烟煤	II、III类烟煤	II、III类烟煤
锅炉燃料消耗量		kg/h	505	775	1019
锅炉热效率		%	79.5	81.1	80.3
最大运输件尺寸(长x宽x高）		m	7x2.6x3.5	7x2.6x3.5	6.9x3.16x3.5
最大运输件重量		t	30	21	25

配套辅机：

名称	型号及参数		型号及参数		型号及参数
引风机	GY4-18 3# 右 0°	H=3960Pa	GY6-18# 右 0°	H=4116Pa	GY8-18# 右0°	H=3910Pa
引风机	电机Y180L-4B₃	N=22kw	电机Y225S-4B₃	N=37kw	电机Y225M-4	N=45kw
鼓风机	GG4-12# 左225°	H=2740Pa	GG6-1 右225°	H=1960Pa	GG8-1 右225°	H=2020Pa
鼓风机	电机 Y132S₂-2	N=7.5kw	电机Y132M-4	N=7.5kw	电机Y132M-4	N=11kw
电动给水泵	DG6-25x7	H=175m	DG12-25x6	H=150m	DG12-25x7	H=175m
电动给水泵	电机 Y132S₂-2	N=7.5kw	电机Y160M₁-2	N=11kw	电机Y160M₂-2	N=15kw
调速箱	GL-5P/II	无极调速	GL-10P/II	无极调速	GL-16P/I	无极调速
调速箱	电机YCT112-4A	N=0.55kw	电机 YCT112-4B	N=0.75kw	电机 YCT132-4A	N=1.1kw
出渣器	螺旋式	——	螺旋式	——	螺旋式	——
出渣器	电机Y90L-6	N=1.1kw	电机Y90L-6	N=1.1kw	电机Y90L-6	N=1.1kw
除尘器	多管式XTD-4	——	多管式XTD-6	——	多管式XTD-8	——

注：1、表中数据均为★号锅炉
2、燃料消耗量按应用基低位发热值5500kcal/kg煤种计算

★ 燃煤热水锅炉主要特性参数表：

技术规范：

参数/数据			型号	型号	型号
参数/数据			★ QXL2.8-0.7/95/70-A II QXL2.8-1/115/70-A II	★ QXL4.2-1/115/70-A II SZL4.2-1/95/70-A II SZL4.2-1/115/70-A II	QXL5.6-1/95/70-A II ★ QZL5.6-1/115/70-A II SZL5.6-1.25/130/70-A II SZL5.6-1/115/70-A II
额定热功率		MW	2.8	4.2	5.6
额定工作压力		Mpa	0.7	1	1
额定出口水温度		°C	95	115	115
额定进口水温度		°C	70	70	70
锅炉受热面积	辐射受热面	m²	14.66	20	25.2
	对流管束	m²	86.9	111.9	162.9
	省煤器	m²	——	130.8	130.8
炉排有效面积		m²	4.8	7.68	10.04
适用燃料			II、III类烟煤	II、III类烟煤	II、III类烟煤
锅炉燃料消耗量		kg/h	505	775	1020
锅炉热效率		%	79.6	81.1	80.3
最大运输件尺寸(长X宽X高）		m	7x2.6x3.5	7x2.6x3.5	6.9x3.16x3.5
最大运输件重量		t	30	21	25

配套辅机：

名称	型号及参数		型号及参数		型号及参数
引风机	GY4-18 3#右0°	H=3960Pa	GY6-18 4# 右0°	H=4116Pa	GY8-18 右 0°	H=3910Pa
引风机	电机Y180L-4B₃	N=22kw	电机Y225S4B₃	N=37kw	电机 Y225M-4	N=45kw
鼓风机	GG4-12# 左225°	H=2740Pa	GG6-1 右225°	H=1960Pa	GG8-1 右225°	H=2020Pa
鼓风机	电机 Y132S₂-2B₃	N=7.5kw	电机Y132M-4	N=7.5kw	电机160M-4	N=11kw
补给水泵	JGGC4-8x11	H=88m	JGGC8-8x14	H=112m	JGGC8-112/14	H=112m
补给水泵	电机Y90L-2	N=2.2kw	电机Y132S₁-2B₅	N=5.5kw	电机 Y132S1-2B3	N=5.5kw
调速箱	GL-5P/II	无极调速	GL-10P/II	无极调速	GL-16P/I	无极调速
调速箱	电机 YCT112-4A	N=0.55kw	电机YCT112-4B	N=0.75kw	电机 YCT132 - 4A	N=1.1kw
出渣器	螺旋式	——	螺旋式	——	螺旋式	——
出渣器	电机Y90L-6	N = 1.1kw	电机Y90L-6	N=1.1kw	电机Y90L-6	N=1.1kw
除尘器	多管式XTD-4	——	多管式XTD-6	——	多管式XTD-8	——

注：1、表中数据均为★号锅炉
2、燃料消耗量按应用基低位发热值5500kcal/kg煤种计算
