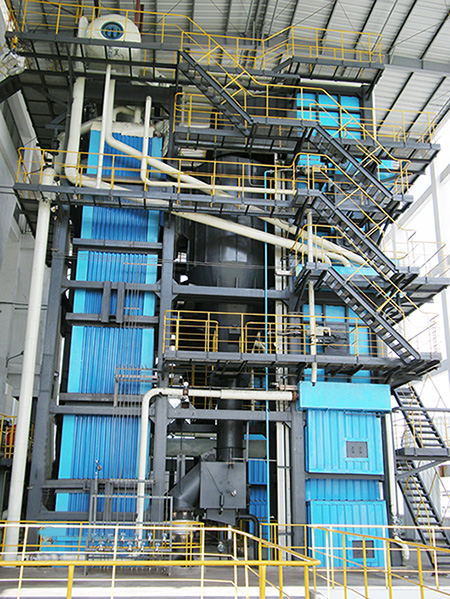

| DHX（QXF）循环流化床锅炉 |
★ 锅炉参数范围：
DHX10~100t/h工业循环流化床锅炉、QXF29~168MW循环流化床锅炉。
★ 技术特点：
DHX循环流化床锅炉，锅炉参数从低压到次高压，采用高效环保洁净煤循环流化床燃烧技术，节能环保效果突出，煤种适应性好，尤其对劣质煤和综合焚烧处理生物质、废弃废渣和活性污泥。
QXF系列循环流化床热水锅炉，采用单锅筒横置式，强制循环，全膜式水冷壁悬吊结构炉膛，高温旋风分离器，全钢架π型布置，水循环安全可靠，热效率高，节能环保，适用于集中供热工程。
★ DHX系列循环流化床饱和蒸汽锅炉主要特性参数表：
参数/数据
|
型号 |
型号 |
型号 |
| DHX10- 1.25-A |
DHX20-2.5-P |
DHX35-1.6-A |
| 额定蒸发量 |
t/h |
10 |
20 |
35 |
| 额定工作压力 |
Mpa |
1.25 |
2.5 |
1.6 |
| 额定蒸汽温度 |
℃ |
194 |
226 |
204 |
| 给水温度 |
℃ |
105 |
105 |
105 |
| 燃料 |
劣质烟煤、煤矸石、贫煤 |
劣质烟煤、煤矸石、贫煤 |
劣质烟煤、煤矸石、贫煤 |
| 锅筒中心标高 |
mm |
17294 |
21125 |
25175 |
| 锅炉宽度（柱间距） |
mm |
4000 |
3500 |
4200 |
| 锅炉深度（柱间距） |
mm |
7660 |
9200 |
11000 |
| 锅筒 |
mm |
Φ1200X20 |
Φ1500X25 |
Φ1500X25 |
| 分离器数量 |
2 |
1 |
1 |
| 分离器型式 |
水冷式旋风 |
绝热旋风 |
绝热旋风 |
| 回料器型式 |
非机械 |
非机械 |
非机械 |
| 冷渣器型式 |
滚筒式水冷 |
滚筒式水冷 |
滚筒式水冷 |
| 点火方式 |
床上点火 |
水冷风室床下点火 |
水冷风室床下点火 |
参数/数据
|
型号 |
型号 |
型号 |
| DHX45-1.6-A |
DHX75-1.6-H |
DHX100-1.6-P |
| 额定蒸发量 |
t/h |
45 |
75 |
100 |
| 额定工作压力 |
Mpa |
1.6 |
1.6 |
1.6 |
| 额定蒸汽温度 |
℃ |
204 |
204 |
204 |
| 给水温度 |
℃ |
105 |
105 |
105 |
| 燃料 |
劣质烟煤、煤矸石、贫煤 |
劣质烟煤、煤矸石、贫煤 |
劣质烟煤、煤矸石、贫煤 |
| 锅筒中心标高 |
mm |
25950 |
29050 |
33390 |
| 锅炉宽度（柱间距） |
mm |
4600 |
6800 |
6800 |
| 锅炉深度（柱间距） |
mm |
11600 |
11800 |
13700 |
| 锅筒 |
mm |
Φ1500X25 |
Φ1400X25 |
Φ1500X25 |
| 分离器数量 |
1 |
2 |
2 |
| 分离器型式 |
绝热旋风 |
绝热旋风 |
绝热旋风 |
| 回料器型式 |
非机械 |
非机械 |
非机械 |
| 冷渣器型式 |
滚筒式水冷 |
滚筒式水冷 |
滚筒式水冷 |
| 点火方式 |
床上点火 |
水冷风室床下点火 |
水冷风室床下点火 |
★ QXF系列循环流化床热水锅炉主要特性参数表：
| 参数/数据 |
型号 |
型号 |
型号 |
| QXF29-1.6/130/70-H |
QXF46-1.6/130/70-A |
QXF58-1.6/150/90-H |
| 额定热功率 |
MW |
29 |
46 |
58 |
| 额定工作压力 |
Mpa |
1.6 |
1.6 |
1.6 |
| 额定出口水温度 |
℃ |
130 |
130 |
150 |
| 额定进口水温度 |
℃ |
70 |
70 |
90 |
| 锅炉循环水量 |
t/h |
415.7 |
656 |
820 |
| 燃料 |
劣质烟煤、煤矸石、贫煤 |
劣质烟煤、煤矸石、贫煤 |
劣质烟煤、煤矸石、贫煤 |
| 锅筒中心标高 |
mm |
25904 |
27950 |
30720 |
| 锅炉宽度（柱间距） |
mm |
4650 |
6400 |
7200 |
| 锅炉深度（柱间距） |
mm |
12000 |
11700 |
13900 |
| 锅筒 |
mm |
Φ1200x20 |
Φ1500x20 |
Φ1500x20 |
| 分离器数 |
1 |
2 |
2 |
| 分离器型式 |
绝热旋风 |
绝热旋风 |
绝热旋风 |
| 回料器型式 |
非机械 |
非机械 |
非机械 |
| 冷渣器型式 |
滚筒式水冷 |
滚筒式水冷 |
滚筒式水冷 |
| 点火方式 |
水冷风室床下点火 |
水冷风室床下点火 |
水冷风室床下点火 |
| 参数/数据 |
型号 |
型号 |
型号 |
| QXF70-1.6/130/70-P |
QXF116-1.6/130/70-A |
QXF168-1.6/130/70- A |
| 额定热功率 |
MW |
70 |
116 |
168 |
| 额定工作压力 |
Mpa |
1.6 |
1.6 |
1.6 |
| 额定出口水温度 |
℃ |
130 |
130 |
130 |
| 额定进口水温度 |
℃ |
70 |
70 |
70 |
| 锅炉循环水量 |
t/h |
997 |
1602 |
2403 |
| 燃料 |
劣质烟煤、煤矸石、贫煤 |
劣质烟煤、煤矸石、贫煤 |
劣质烟煤、煤矸石、贫煤 |
| 锅筒中心标高 |
mm |
31890 |
38350 |
45500 |
| 锅炉宽度（柱间距） |
mm |
6800 |
9700 |
23000 |
| 锅炉深度（柱间距） |
mm |
14100 |
19680 |
22100 |
| 锅筒 |
mm |
Φ1500x20 |
Φ1500x20 |
Φ1500x20 |
| 分离器数 |
2 |
2 |
2 |
| 分离器型式 |
绝热旋风 |
绝热旋风 |
绝热旋风 |
| 回料器型式 |
非机械 |
非机械 |
非机械 |
| 冷渣器型式 |
滚筒式水冷 |
滚筒式水冷 |
滚筒式水冷 |
| 点火方式 |
水冷风室床下点火 |
水冷风室床下点火 |
水冷风室床下点火 |
